DCS系统中DI、DO、AI、AO信号到底是什么?

导读： 在工业自动化中，集散控制系统（DCS）是确保流程控制和监控的关键。很多刚入行的朋友看到DCS或PLC模块上标注的DI、DO、AI、AO经常会发懵，这些基本信号到底代表什么？怎么用？

今天小编就带大家用大白话把这四种信号的概念、特点和应用场景一次性捋清楚，并补充讲讲AI接收热电阻和热电偶的区别。

01 DCS系统为什么重要？

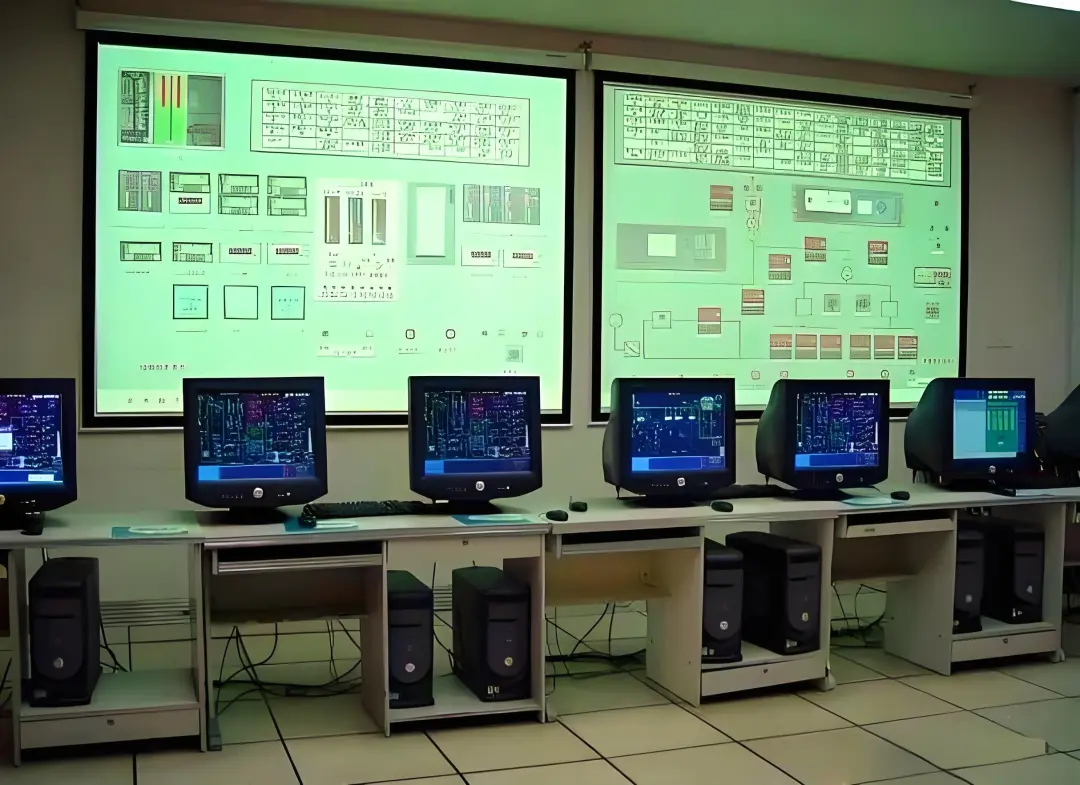

核心地位： 在讲具体信号前，首先得先明白DCS的重要性。DCS是现代工业自动化的基石，它通过集成多个控制点，实现对整个工厂或生产过程的集中监控和分散控制。

信号的作用： DCS的高效运作极其依赖准确无误的信号传输，DI、DO、AI、AO这些信号就是控制逻辑和设备操作的“神经脉络”。

02 DI信号：数字输入信号（Digital Input）

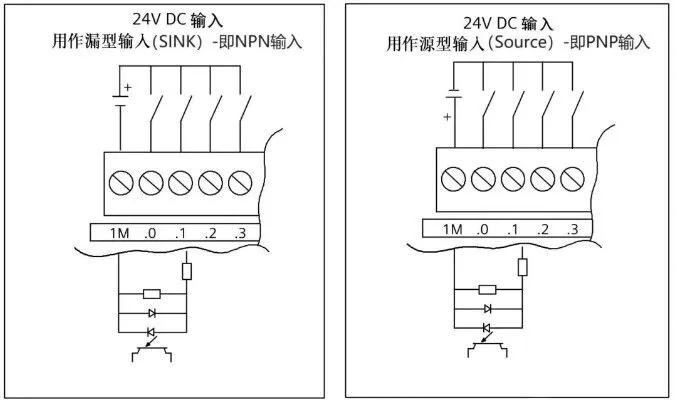

基本概念： DI是指数字输入信号，也就是从外部设备接收的离散信号。它只有高电平（1）或低电平（0）两种状态，代表断开或闭合。典型电压等级有DC 24V、DC 5V、AC 220V等。

应用场景：DI信号为PLC或DCS提供了一个开关量的输入，类似于常开的按钮开关，当按下时，它会产生一个闭合信号。常用于读取按钮状态（如急停按钮）、监测接近传感器、限位开关或安全门开关等。

03 DO信号：数字输出信号（Digital Output）

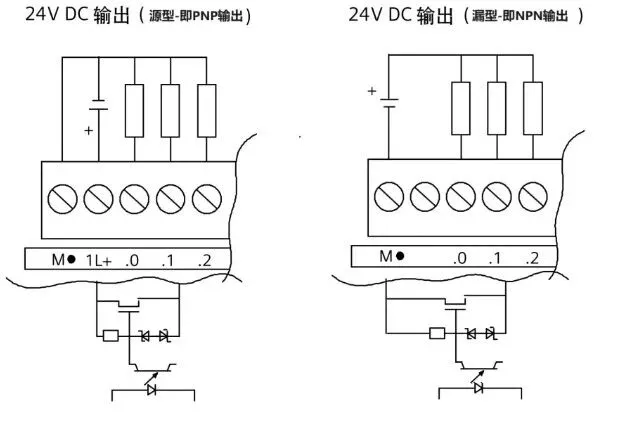

基本概念：DO也是一种开关量信号，不过它是输出方向的，是控制系统向外部设备发送的离散信号，同样只有开（1）或关（0）两种状态。可以是继电器输出、晶体管输出或固态继电器输出。

应用场景： 举个最常见的例子：在电机启动过程中，DCS发出启动命令，这个DO信号让电机控制回路接通，接触器得电吸合，从而启动电机。此外，DO也常用来控制电磁阀（通断控制）、驱动报警器蜂鸣器，或控制指示灯。

04 AI信号：模拟量输入（Analog Input）

基本概念： AI指的是从外部设备采集的连续变化的物理量信号。它可以在一定范围内取任意值，典型的AI信号类型有 4-20mA、0-10V 以及电阻信号。它需要经过 A/D（模数转换）才能被系统处理。

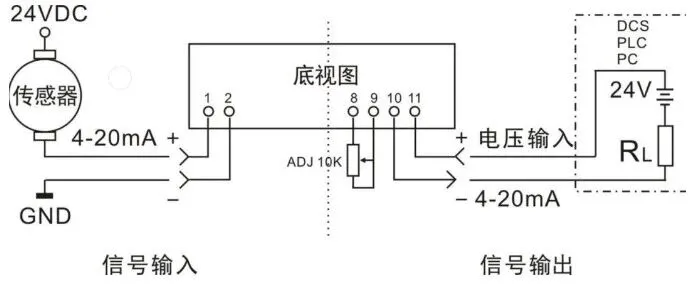

应用场景：比如电流互感器二次值（5A）转换成4-20mA输入DCS显示电流值；再比如采集温度（热电偶/热电阻）、监测液位（超声波液位计）、读取压力或流量等。

注意：普通AI模块（4-20mA/0-10V）无法直接接热电阻或热电偶，需要使用专用AI卡件或配置相应的变送器。

👉 小编进阶补充（AI接收温度信号）： AI接收热电阻（RTD）和热电偶（TC）的原理完全不同！

- 接收热电阻：由于是电阻变化，AI通道内部需提供恒流源（约1mA），测出电压降后用欧姆定律算出电阻再转成温度。有2/3/4线制之分。

- 接收热电偶：热电偶产生的是微小热电势（mV级），所以AI通道需要高精度放大电路，并且必须带有冷端补偿功能。

05 AO信号：模拟量输出（Analog Output）

基本概念：与AI信号相反，AO是控制系统向外部设备发送的连续变化信号（如4-20mA或0-10V），需要经过 D/A（数模转换）才能控制外部的模拟设备。

应用场景：最典型的就是控制变频器的运行频率，或者调节电动阀/气动调节阀的开度。比如DCS输出一个对应的AO模拟量电流值（在4-20mA范围内），变频器接收到这个信号后，就会据此将运行速度调整至设定值。

👉 小编说：

• 开关量（DI/DO）：只有开关（0/1）状态。

• 模拟量（AI/AO）：信号是连续变化的。

• 电流信号（4~20mA）抗干扰能力强，远距离传输稳定；

• 电压信号（0~10V）易受干扰，适用于短距离。

理解了这四种信号，你就掌握了自动化系统与现场设备沟通的“语言”，这是每个仪表人都必须扎实掌握的基本功！

*注： 素材来源于网络公开素材，由小编编辑整理
